上海华耀电子自动过磅无人值守系统

产品详细：

1.1、车号识别物联网智能称重系统设计依据

在称重过程中实现数据自动判别、自动采集、自动指挥、自动处理、自动控制，最大限度的降低人工操作所带来的弊端和工作强度，提高了系统的信息化、自动化程度。将原来粗狂、繁杂的称重管理工作变得高效、简单、便捷，同时完全杜绝了各种称重作弊行为。

车号识别无人值守称重系统集OCR自动车号提取技术、自动语音指挥系统、称重图像即时抓拍系统、红绿灯控制系统、车辆定位防作弊系统、道闸控制系统和物联网技术于一身的智能称重管理系统。

对于管理部门，可以通过系统中的汇总报表了解当前的生产及物流状况；

对于财务结算部门，则可以拿到清晰又准确的结算报表；

对于仓管部门，则可以了解到自己的收、发货物的情况等。

这些报表数据是随时可以查阅的，因此它也加强了管理上的一致性，缩短了决策者对生产的响应时间，提高了管理效率，降低了运行成本，促进了企业信息化管理。

1.2、车号识别物联网智能称重系统的建设目标

本系统旨在建立适合企业生产、经营、管理的智能化集中计量平台，实现计量业务和数据的规范化、标准化、电子化和集成化。

过磅自动化：系统实现自助、无人值守的方式。全方位监管整个过磅过程，使每一次过磅都有据可查，异常报警。提高计量效率的同时强化管理，降低人工成本。



数据及时化：检斤销售过程中数据往往存在着数据的滞后性，周期性的单据汇总形式使管理者无法及时的掌握实时的销售情况。系统通过远程自动管控的方式使管理者可以高效、实时的掌握销售情况。

管控一体化：在数据及时化的基础上，生产的管理者对库存、销售情况为依据，及时调整生产，从而控制产量，达到最优的管理、控制一体化联动。

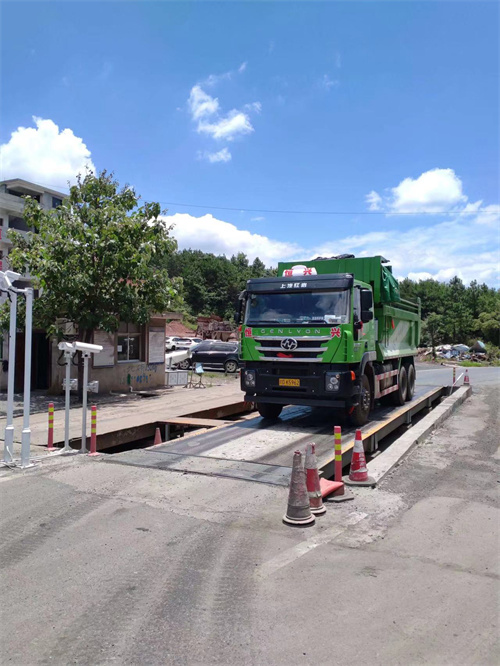

1.3、车号识别物联网智能称重系统实景布局图

1.4系统配置硬件功能解析

●汽车衡：静态汽车衡称重

●电子称重仪表：数字式称重仪表、满足汽车衡静态称重需求

●交通红绿灯：提醒过磅车辆的通行状态

●地感线圈：检测车辆通过状态

●道闸拦杆机：实现一车一杆、控制后车车辆、防跟车作弊

●网络摄像机：实现车头、车尾和车厢内监控及过磅图片抓拍

●车号识别仪：自动识别和读取车牌号码

●红外光栅：车辆定位检测、防车辆不上磅作弊

●语音设备：电脑语音全程提示引导司机及信息播报+磅房喊话

●电气控制柜：自动化控制弱电部分

●硬盘录像机：监控现场数据实时录像

●控制计算机：称重数据保存及系统配置硬件的控制

●打印机：过磅数据磅单现场打印、数据报表打印

●实时在移动端和web端查询统计称重数据、时间对数据的远程审核和修改，提高团队工作协作能力

二、车辆智能系统概述

2.1、车号识别物联网智能称重系统划分

AVS车辆智能称重系统按功能性划分，可分为如下几个子系统：

● 数字式电子汽车衡子系统

● 光电感应检测子系统

● 图像抓拍与视频监控子系统

● 车号自动识别子系统

● 红绿灯道闸控制子系统

● 语音子系统

● 工作组称重管理子系统

2.2、单台车号识别物联网智能称重系统工作流程

1. 车辆准备过磅(交通灯绿为绿灯、前后道闸均为关闭状态)

2. 车辆经过虚拟地感区域、车号识别仪自动识别车牌号

3. 识别成功进车端道闸栏杆自动抬起,电脑语音指示“请上磅”

4. 车辆上磅、信号灯由绿色变为红色、若遮挡光栅，语音提示“红外遮挡、请停到秤台中间”。

5. 车辆完全上到汽车衡后停下（车辆完全经过进车端道闸下地感后，进车端道闸栏杆自动落下）；

6. 车辆完全在两对光电开关范围内、重量稳定后电脑开始保存数据、语音播报重量及大屏显示         实时重量、过磅图片自动抓拍并和数据一同存储

7. 称重记录完毕后、语言提示司机下磅、出车端道闸栏杆自动抬起，司机开车下衡、等地磅仪表重量回零、地感感应无车辆通过后出车端道闸栏杆自动落下

8. 数据自动同步到物联网平台、同时磅房打印机自动打印过磅单

9. 这是一个称重流程。(另一个方向过磅流程相同)

对于现在车辆不完全上秤台的作弊手段。主要有下面几种情况：

●重车（空车）后轮不完全上衡

●重车（空车）前轮不完全上衡

●空车称重时（重车称重时）后面的车前轮非法轧上

●空车称重时（重车称重时）前面的车后轮非法轧上

以上四种情况均可导致最终的净重数值变小或变大。后果是十分严重的。

工作过程如下：

系统状态。

   光电开关在没有过车的情况下，处于连接的状态。

开车上磅。

   当装在秤台进口的一对光电开关在通路情况下，突然被断开，表明车辆已经开始上秤台，当断开的光电开关重新连通，同时出口的光电开关也处在连通状态，则车已经完全开上磅。

计量状态。

  当两对光电开关都处在接通的时候，此时车已经完全开上汽车衡，则可以进行计量。

计量完毕。

   当装在汽车衡出口的光电开关断开，并且汽车衡的仪表重量数据在减少，当仪表数据减少到零，并且两对光电开关重新连通的时候。计量完毕。
