产品详细：

SCS-120T全电子数字汽车衡

技术规格

一.   概述:

    上海华耀电子衡器有限公司的数字式电子汽车衡系统选用稳定可靠的高精度不锈钢桥式称重传感器和智能化称重显示仪表。桥式称重传感器有较好的偏载、温度漂移、蠕变、非线性等特性，采用激光焊接的不锈钢外壳全密封结构使之不受潮湿空气和腐蚀性气体的侵蚀，从而提高了传感器的使用寿命和可靠性。仪表具有高灵敏度、高分辨率，软件功能丰富，工作稳定可靠的特点。称重数据经仪表标准接口可供打印机打印记录，也可与计算机连接，组成称重管理系统。

秤台结构采用U形截面的冷弯型钢组焊，整体刚度、抗扭性能及台面的局部刚度都有很大的改进；模块化设计,可按用户要求组合,适于大批量生产,运输方便,安装调试简单,周期短;系统质量可靠和长期稳定性好。电子汽车衡广泛应用于各种工业及贸易场合,如冶金,矿山,机械,化工,港口及公路货站等,是各类载重汽车理想的称重计量设备。

二.   功能:

•采用激光焊接的不锈钢外壳全密封结构的桥式传感器，防护等级IP68,适合在恶劣环境中使用；

•键盘校准和设置;

•以零位,Kg,毛重,净重和皮重显示称重状态;

•500个车号-皮重存储，99个货号存储，99个客户号存储；

•1000个笔称重记录存储，断电保护;

•以车号、货号或客户号分类汇总、调显或打印累计值；

•日报表打印；

•二个串行口，接口型式：RS232、20mA电流环；

•可配接大屏幕显示器供远距离读数

•1个并行口(打印机接口Centronics)：可配KX-P1121打印机

•4种磅码单打印格式;

•数据输出方式：命令方式、连续方式或主机通讯方式

地磅原理概图

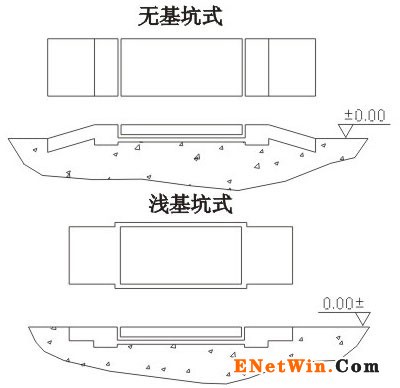

地磅安装方式有二种

三.  技术指标:

1.综合指标

 型号:   SCS-120T

 制造商:   上海华耀电子衡器有限公司

 额定称量:  120吨

 最大安全过载:  50%FS

 检定分度值:   20千克

 台面尺寸:  3*16

  结构:  4节秤台,全钢结构, 14mm面板，传感器模块，秤台刚性：1/1200; 安全系数>2.5

 基础形式:  无基坑、浅基坑。

 精度:  OIML III级

 电源: 220VAC(－15％～＋10％),50HZ±

 油漆：一遍集装箱专用底漆(H06-4环氧富锌)和一遍面漆(S04-63丙烯酸聚氨酯漆),干膜厚为100mm3   传感器技术指标:

3.1简介

QS-D桥式称重传感器采用美国SUNCELLS.USA开发的新一代车辆衡用称重传感器,它安装维护方便、性能稳定可靠，适合在各种恶劣环境下使用。

3.2 性能优点

•解决防潮、防腐问题

采用等离子氩弧焊技术。防护等级IP68，所有部件密封在不锈钢外壳内，防水、防腐，可用于各种恶劣的工作环境，计量性能丝毫不受影响。

•防转动、防倾倒自稳定桥式结构

QS-D柱式传感器采用球面受力技术和侧面防側向力弧面技术的有机组合从而达到防倾倒要求，同时传感器底部连接柱面采用六角柱面形式从而又具有防转动功能。

•低外型的柱式结构

安装方便、快速，过载能力强，无需专门工具。

3.3 性能参数(QS-D)

1.型号:  QS-D-30T称重传感器

2.制造商:   SUNCELLS.USA

3.结构: 压式桥型

4.额定容量:  30吨

5.最大安全过载: 150%FS

6.精度: OIML C3

7.分度值： 2mV/V+0.002

8.非线性:  0.02%FS

9.滞后：+0.02%F.S

10.非重复性： 0.01%F.S

11.蠕变(30分钟): 0.025%FS

12.零点平衡： ±1%F.S

13.量程温度系数： 0.002%F.S/°C

14.零点温度系数:  0.002%F.S/°C

15.温度补偿范围：-10°C~+40°C

16.使用温度范围:  -30°C~+70°C

17.输入阻抗：1165±10W

18.输出阻抗：1000±2W

19.绝缘电阻： 5000MW(at50VDC)

20.激励电压：6~15V(DC/AC)

21.防护等级：IP684   全数字称重显示仪表(D2008F)



1..产品简介:

D2008F高性能汽车衡仪表（VFD段码显示）

换表不需重新标定

远程升级与改制

汉化打印自定义

可靠防护抗干扰

②.基本功能:

数字式：

单片机速度快，不同协议兼容性好

●可查看单路数字传感器的输出信号

●可自动/手动修正四角偏差；自动检测各数字传感器的工作状况

●可选配第二个数字传感器接口，以提高信号采集速度和解决同时连接两种不同协议数字传感器的兼容问题

换表不需重新标定：

仪表一致性好。换表无需重新标定，只需输入原仪表的参数即可使用

远程升级与改制：

提供（ISP）远程升级与改制服务

自定义打印格式，可选配串行打印接口和热敏打印机

可靠防护抗干扰：

采用硬件防护措施，有效降低外界干扰和接口损坏

1、汉化打印：

1）打印内容：中文货物名称、客户名、企业单位名称及中文备注项。

2）汉化方式：区位码中文输入及计算机可编程信息汉化。

自定义打印：

1）称重单，报表，横联单、竖联单及记录格式等多种称重单据；

2）总明细表或各种明细表及分类统计报表。

2、大容量存储：

支持一次和两次称重存储模式，存储时可选择是否打印。

100组客户号及中英文客户名，数字或中英文备注信息

201组货号和中英文货物名

1500组车辆牌号，皮重及称重记录

3、多样通讯方式：

RS232、RS422/485（选配）通讯接口，指令或连续方式；

支持：称重系统的计算机管理及多台仪表网络化管理。本地和远程仪表软件在线升级

③.技术参数:

接1～16个数字传感器。

数字传感器接口：RS485接口

数字传感器电源：DC 11.3V/360mA，可连接16个数字式传感器

显示方式：7位VFD，7个状态指示符

交流电源：AC 220V（-15% ~ +10%）50Hz（±2%）
